Sim – mas apenas partes específicas de um ajustador de folga requerem lubrificação, e aplicar graxa nas áreas erradas pode causar sérios problemas. Ajustadores automáticos de folga (ASAs) exigem graxa no pino da manilha, na bucha do suporte de ancoragem e nas estrias do eixo de comando do freio, mas o próprio mecanismo de ajuste interno nunca deve ser inundado com graxa. Os ajustadores de folga manuais seguem uma regra semelhante: lubrifique os pontos de articulação e a árvore de cames, mas não encha a caixa da engrenagem helicoidal interna com graxa pesada, a menos que o manual de serviço do fabricante o exija explicitamente.
Esta distinção é importante porque um ajustador de folga com excesso de graxa no local errado pode desenvolver uma falsa sensação de ajuste adequado. A migração de graxa para o mecanismo de engrenagem interna do ajustador pode travá-lo hidraulicamente, impedindo-o de se autoajustar e levando a freios desajustados – uma das principais causas de violações de veículos comerciais relacionadas a freios na América do Norte.
Antes de mergulhar nos detalhes específicos da lubrificação, é útil compreender o papel mecânico de um ajustador de folga em um sistema de freio a ar. O ajustador de folga é o braço da alavanca que conecta a haste da câmara do freio ao conjunto do freio S-cam (ou cunha). À medida que as lonas de freio se desgastam com o tempo, a distância entre a lona e o tambor aumenta – o que significa que a haste tem que percorrer uma distância maior para acionar os freios. Se a distância percorrida for muito longa, a força de frenagem será drasticamente reduzida.
A ajustador de folga manual requer que um técnico gire periodicamente um parafuso de ajuste para compensar essa folga. Um ajustador automático de folga (ASA) detecta o deslocamento excessivo da haste e se autocorrige usando uma embreagem unidirecional interna e um mecanismo de engrenagem helicoidal. A Federal Motor Carrier Safety Administration (FMCSA) determinou o uso de ajustadores automáticos de folga em veículos com freios a ar recém-fabricados nos Estados Unidos a partir de 1994. Hoje, praticamente todos os caminhões e reboques comerciais nas estradas norte-americanas estão equipados com ASAs.
A conclusão crítica: ambos os tipos contêm peças metálicas móveis que operam sob carga e vibração significativas. Sem a lubrificação adequada nos pontos corretos, o desgaste acelera rapidamente, o ajuste torna-se pouco confiável e o desempenho dos freios se degrada de maneiras que nem sempre são imediatamente óbvias para o motorista.
Diferentes componentes do conjunto do ajustador de folga possuem diferentes requisitos de lubrificação. Tratar todas as conexões ou portas da mesma forma é um erro comum cometido durante a manutenção de frotas. Aqui está uma análise dos principais pontos de lubrificação:
O pino da manilha conecta a haste da câmara do freio ao braço ajustador de folga. Este ponto de conexão está exposto a detritos da estrada, umidade e movimento constante. Aplique uma leve camada de graxa multiuso ou à base de lítio no pino de segurança em cada intervalo de manutenção programada , normalmente a cada 25.000 milhas para a maioria das operações de Classe 8. Um pino de segurança emperrado pode restringir a aplicação do freio e criar um atraso perigoso na resposta de frenagem.
O pino de fixação e sua bucha são onde o corpo do ajustador de folga gira durante a aplicação do freio. Esta bucha sofre atrito significativo sob carga. A maioria dos fabricantes de ajustadores de folga inclui uma graxeira (acessório Zerk) neste local. Use 2–3 bombas de graxa até ver uma leve purga nas bordas – isso indica que a graxa antiga foi deslocada e a nova graxa envolveu totalmente a bucha.
Embora tecnicamente faça parte do conjunto do freio de fundação e não do ajustador de folga em si, o came S e suas buchas de suporte devem ser lubrificadas ao mesmo tempo. O ajustador de folga faz interface diretamente com as estrias da árvore de comando, e uma conexão da estria da árvore de comando seca ou corroída impedirá a transferência adequada de torque e poderá causar desgaste irregular do ajustador. Os inspetores da CVSA (Commercial Vehicle Safety Alliance) citam regularmente buchas da árvore de comando desgastadas ou secas como uma condição que contribui para freios desajustados.
Alguns ajustadores automáticos de folga, como os fabricados pela Haldex e Meritor (agora parte da Meritor WABCO), possuem uma graxeira no corpo do ajustador que leva ao mecanismo interno. Esta conexão deve receber apenas uma ou duas bombas de graxa no máximo. A lubrificação excessiva desta porta é uma das causas mais citadas de mau funcionamento do ajustador automático de folga. O excesso de graxa pode interferir na embreagem unidirecional interna, fazendo com que o ajustador pare de compensar o desgaste da lona do freio.
Nem todas as graxas são compatíveis com os componentes do ajustador de folga. Usar o produto errado pode causar degradação da vedação, desgaste acelerado ou contaminação do mecanismo interno. Aqui está uma comparação dos tipos de graxa comumente usados na manutenção de freios de veículos comerciais:
| Tipo de graxa | Adequado para | Não recomendado para | Notas |
|---|---|---|---|
| Complexo de Lítio (NLGI 2) | Pinos da manilha, buchas de ancoragem, eixo de comando | Mecanismo interno do ASA | Mais amplamente utilizado; boa resistência à água |
| Sulfonato de Cálcio | Todos os pontos de articulação externos; ambientes de alta temperatura | Portas internas (verifique as especificações do OEM) | Excelente resistência à corrosão e à água |
| Graxa de poliureia | Aplicações de vida prolongada | Nunca misture com graxas à base de lítio | A incompatibilidade pode causar quebra da graxa |
| Spray de lítio branco | Revestimento superficial leve para proteção da linha | Lubrificação de rolamentos ou buchas | Não é adequado como lubrificante primário sob carga |
Verifique sempre o fabricante de ajustador de folga manual de serviço para obter as especificações exatas da graxa. A Haldex, por exemplo, especifica uma graxa à base de lítio ou cálcio NLGI 1 ou 2 para seus ajustadores automáticos de folga. A Meritor também recomenda uma graxa multiuso para chassi (MPG) para conexões externas. Desviar-se das especificações – mesmo usando uma graxa “premium” – pode anular a cobertura da garantia e acelerar o desgaste dos componentes.
Os intervalos de lubrificação variam com base nas condições de operação, aplicação do veículo e orientação do fabricante. No entanto, a prática geral da indústria segue estes padrões de referência:
Vale a pena notar que ambientes operacionais severos reduzem drasticamente os intervalos de lubrificação. Os veículos que circulam regularmente em travessias de água, estradas de inverno tratadas com sal ou locais de trabalho com muita poeira devem estar no limite mais curto da faixa. O acúmulo de corrosão nos pontos de articulação e nas graxeiras é a principal causa da substituição prematura do ajustador de folga – um componente que pode custar entre US$ 80 e US$ 250 por unidade, dependendo da marca e do modelo.
O processo é simples, mas a atenção aos detalhes separa um trabalho de lubrificação adequado daquele que cria problemas no futuro. Aqui está um procedimento prático aplicável à maioria dos ajustadores automáticos de folga:
A lubrificação negligenciada nem sempre representa uma falha imediata. Freqüentemente, a degradação é gradual e aparece como uma combinação de sintomas sutis e não tão sutis. Fique atento a estes indicadores:
Quando algum destes sinais aparecer, não basta lubrificar novamente e continuar. É necessária uma inspeção completa de todo o sistema de freio da fundação. Em muitos casos, um ajustador de folga negligenciado também permitiu que as buchas da árvore de comando se desgastassem além dos limites de manutenção, exigindo peças e mão de obra adicionais.
Os pontos de lubrificação externos – pino de manilha, bucha de ancoragem, eixo de comando – são essencialmente os mesmos para ajustadores de folga automáticos e manuais. As diferenças internas são onde os dois tipos divergem na filosofia de manutenção.

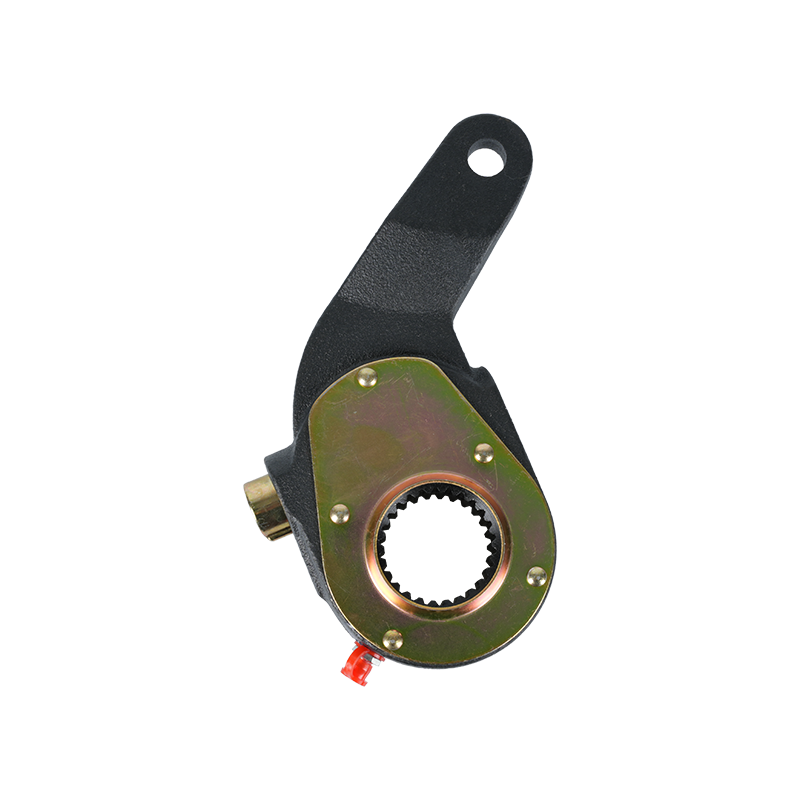

Os ajustadores manuais de folga têm uma construção interna mais simples – essencialmente uma engrenagem helicoidal conectada a um parafuso de ajuste. Alguns projetos possuem uma porta interna de lubrificação; outros são considerados “lubrificados para o resto da vida” na fábrica. Para aqueles com porta de graxa, a aplicação ocasional de graxa ajuda a preservar a engrenagem helicoidal e evita que a corrosão prenda o mecanismo de ajuste. Um ajustador de folga manual que não pode ser ajustado porque a engrenagem helicoidal interna emperrou é um dos motivos mais comuns pelos quais as unidades manuais são descartadas prematuramente. A lubrificação interna regular, mas modesta, evita isso.
O mecanismo interno de um ASA é mais sensível. A embreagem unidirecional que permite o autoajuste depende de um nível preciso de atrito e engate mecânico. Pouca lubrificação e desgaste das peças da embreagem. Muita graxa, especialmente graxas de corpo pesado, empurradas sob pressão, e a embreagem pode ser desengatada hidraulicamente - o que significa que o ajustador irá parar de se autoajustar sem qualquer indicação externa de falha. Os freios ainda funcionarão, mas ficarão progressivamente desajustados à medida que as pastilhas se desgastarem.
É por isso que muitos técnicos de freio experientes seguem uma abordagem conservadora: lubrifique as conexões externas a cada PM e deixe a porta ASA interna em paz, a menos que o intervalo do fabricante exija especificamente isso - ou a menos que o ajustador esteja sendo reconstruído.
O ajuste dos freios é uma das áreas da regulamentação de segurança de veículos comerciais mais impostas nos Estados Unidos e no Canadá. Durante uma inspeção CVSA Nível I – a inspeção rodoviária mais abrangente – os inspetores verificam o curso da haste em cada câmara de freio. Freios fora de ajuste são uma condição fora de serviço automática de acordo com FMCSA 49 CFR Parte 393.47.
Durante o Roadcheck Internacional da CVSA de 2023, as violações de ajuste de freio representaram 40,3% de todas as violações de freio fora de serviço - a maior categoria. Uma proporção significativa destes casos pode ser atribuída ao mau funcionamento ou negligência dos ajustadores automáticos de folga. As transportadoras cujos veículos são colocados fora de serviço enfrentam não só custos de inatividade e atrasos, mas também potenciais aumentos nas suas pontuações BASIC CSA (Conformidade, Segurança, Responsabilidade), o que pode afetar as taxas de seguro e as relações com os expedidores.
Do ponto de vista da responsabilidade, uma colisão relacionada com os travões envolvendo um veículo com negligência de manutenção documentada cria uma enorme exposição. A lubrificação adequada do ajustador de folga, registrada nos registros de manutenção, é um ato demonstrável de devida diligência. A sua ausência – especialmente se um intervalo PM foi ignorado – pode ser usada para estabelecer negligência em litígio após um acidente.
Mesmo técnicos experientes adotam hábitos que reduzem a eficácia da lubrificação do ajustador de folga. Estes são os erros mais frequentes observados em ambientes de manutenção de frotas:
Nenhuma quantidade de lubrificação pode consertar um ajustador de folga com falha mecânica. Saber quando substituir em vez de manter é um julgamento importante. Substitua a unidade quando observar qualquer um dos seguintes:
A vida útil padrão da indústria de um ajustador automático de folga de qualidade, quando mantido adequadamente, é normalmente de 500.000 a 750.000 milhas. Unidades que são negligenciadas – lubrificadas com pouca frequência, operadas em ambientes severos sem atenção adicional de serviço – geralmente exigem substituição em menos da metade dessa quilometragem. O diferencial de custo entre um programa de manutenção proativo e ciclos de substituição reativos, multiplicado por uma frota de até 20 caminhões, pode chegar a dezenas de milhares de dólares anualmente apenas em peças e mão de obra, sem contar o tempo de inatividade.
