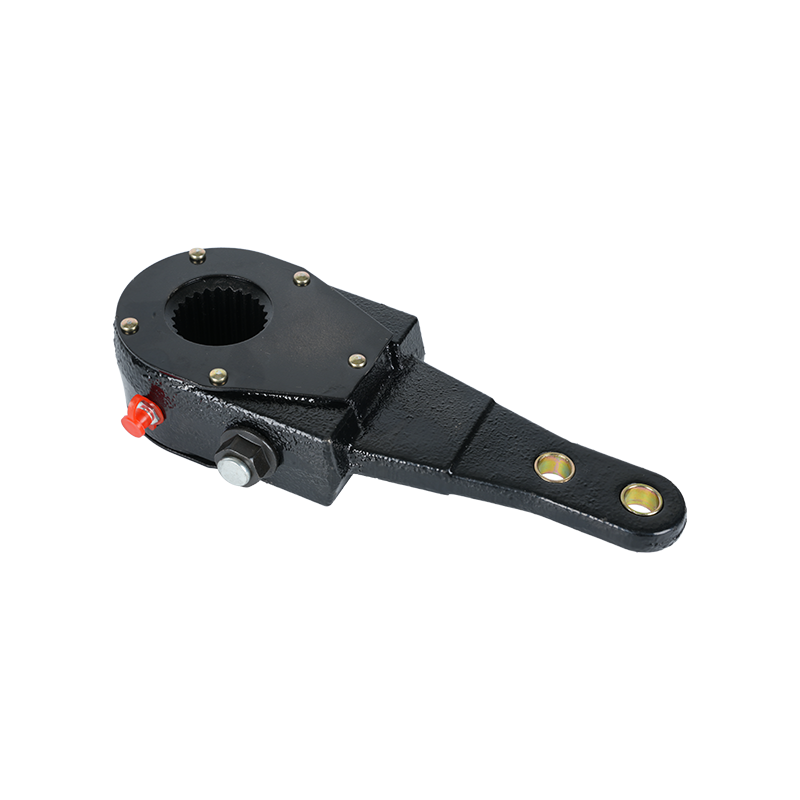

Um ajustador de folga é um braço mecânico que conecta a haste da câmara do freio a ar à árvore de cames do freio. Quando os freios são aplicados, o ar comprimido empurra a haste para fora e o ajustador de folga converte essa força linear em força rotacional no came S, que espalha as sapatas do freio contra o tambor. Sem um ajustador de folga funcionando corretamente, as sapatas do freio não conseguem fazer contato total com o tambor, reduzindo drasticamente o poder de parada.
O termo "folga" refere-se à folga ou folga entre as sapatas do freio e o tambor. À medida que as lonas dos freios se desgastam com o tempo, essa folga aumenta, o que significa que a haste tem que percorrer uma distância maior antes que os freios realmente sejam acionados. A função do ajustador de folga é compensar esse desgaste e manter o curso da haste dentro de uma faixa operacional segura - normalmente definida pelos regulamentos da FMCSA como não mais do que uma medida específica dependendo do tipo e tamanho da câmara do freio.
Os ajustadores de folga são encontrados em praticamente todos os veículos comerciais médios e pesados equipados com freios a ar – caminhões das classes 6, 7 e 8, reboques, ônibus e alguns equipamentos de construção. Eles são montados em cada extremidade do eixo do freio e funcionam em conjunto com o conjunto do freio de base.
Existem dois tipos principais de ajustadores de folga usados em sistemas de freio a ar: manual e automático. Compreender a diferença é fundamental para o agendamento de manutenção e inspeções na estrada.
Os ajustadores manuais de folga requerem ajustes periódicos por um mecânico ou técnico treinado. Eles têm um parafuso de ajuste de cabeça sextavada - normalmente um encaixe de 9/16 polegadas - que deve ser girado para girar a engrenagem helicoidal interna, o que reposiciona o braço de ajuste em relação à árvore de cames e aperta a folga do freio ao tambor. Os ajustadores manuais devem ser verificados e ajustados com a mesma freqüência diária sob condições de uso intenso. Negligenciar o ajuste manual é um dos motivos mais comuns pelos quais os veículos comerciais falham nas inspeções de freio.
Ajustadores de folga manuais ainda são encontrados em veículos mais antigos e em alguns equipamentos especializados. Desde 1994, a FMCSA exige que todos os reboques com freios a ar recém-fabricados usem ajustadores automáticos de folga e, desde 1995, a mesma regra se aplica a caminhões e ônibus. No entanto, os veículos fabricados antes dessas datas ainda podem operar legalmente com unidades manuais se forem mantidos adequadamente.
Umutomatic slack adjusters — commonly abbreviated as ASAs — self-adjust every time the brakes are applied. An internal mechanism senses when the pushrod stroke exceeds the optimal range and rotates the adjuster to compensate. Em teoria, um ASA funcionando corretamente deveria manter o curso correto da haste em todos os momentos, sem intervenção humana. Na prática, os ASAs ainda precisam ser inspecionados regularmente porque podem emperrar, desgastar-se ou funcionar mal, e um ajustador automático preso não será autocorrigido.
Um common misconception is that automatic slack adjusters require zero maintenance. That is incorrect. If an ASA cannot maintain the pushrod stroke within spec, the underlying cause is often worn brake linings or drums — conditions the adjuster cannot fix on its own. Replacing the adjuster without addressing the root cause will only result in repeated out-of-adjustment brakes.
| Recurso | Ajustador de folga manual | Umutomatic Slack Adjuster |
|---|---|---|
| Umdjustment Method | Manual, por técnico | Autoajustável em cada aplicação de freio |
| Frequência de manutenção | Verificações diárias a semanais | Inspeção regular ainda é necessária |
| Obrigatório desde | Somente equipamento legado | 1994 (reboques), 1995 (caminhões/ônibus) |
| Risco de desajuste | Alto se não for mantido | Menor, mas ainda possível se apreendido |
| Aplicação Típica | Caminhões mais antigos, veículos especiais | Umll modern commercial vehicles |
Para entender por que o ajustador de folga é tão importante, é útil traçar como os freios a ar realmente funcionam do pedal à roda.
O ajustador de folga é essencialmente a alavanca neste sistema. Como qualquer alavanca, a sua eficácia depende do comprimento do braço e do ângulo em que a força é aplicada. A geometria ideal ocorre quando o braço ajustador de folga está aproximadamente 90 graus em relação à haste no ponto de aplicação total do freio. Quando os freios estão desajustados, esse ângulo se desvia, reduzindo a vantagem mecânica e a eficiência da frenagem.
O comprimento do braço de um ajustador de folga é medido em polegadas e está estampado ou fundido no corpo do ajustador. Os comprimentos comuns são 5-1/2 polegadas e 6 polegadas. O comprimento do braço deve corresponder ao tamanho da câmara do freio e à especificação do fabricante para o eixo – misturar comprimentos de braço incorretos é um erro grave de segurança que afeta o torque de frenagem.
As regulamentações federais sob 49 CFR Parte 393 e os padrões de inspeção de freios CVSA definem os comprimentos máximos permitidos do curso da haste para cada tamanho de câmara. Exceder estes limites significa que os freios estão desajustados e o veículo é colocado fora de serviço.
Aqui estão alguns exemplos de limites máximos de curso para tipos comuns de câmaras de freio:
| Tipo de Câmara | Curso máximo (padrão) | Curso máximo (curso longo) |
|---|---|---|
| Tipo 12 | 44 mm (1-3/4 pol.) | 2 pol. (51 mm) |
| Tipo 16 | 44 mm (1-3/4 pol.) | 2 pol. (51 mm) |
| Tipo 20 | 44 mm (1-3/4 pol.) | 2 pol. (51 mm) |
| Tipo 24 | 44 mm (1-3/4 pol.) | 2 pol. (51 mm) |
| Tipo 30 | 2 pol. (51 mm) | 64 mm (2-1/2 pol.) |
| Tipo 36 | 57 mm (2-1/4 pol.) | 3 pol. (76 mm) |
Um brake that is even 1/4 inch over the maximum stroke limit can reduce braking force by 20 percent or more. Em um veículo combinado de 80.000 libras totalmente carregado, essa redução no torque de frenagem pode adicionar dezenas de metros à distância de frenagem – o suficiente para causar uma colisão catastrófica em velocidades de rodovia.
Os inspetores medem o curso da haste marcando a haste em repouso, aplicando aproximadamente 90 psi de pressão de ar aos freios e medindo a distância que a haste se moveu. Este teste é rápido e simples, por isso é uma das primeiras coisas que um inspetor CVSA verifica durante uma inspeção de Nível I.
Um bad or out-of-adjustment slack adjuster does not always announce itself dramatically. In many cases, the vehicle still stops — just not as effectively or evenly. Here are the most reliable indicators that something is wrong.
Se o pedal do freio exigir mais pressão do que o normal ou se o veículo demorar muito mais para responder, as hastes podem estar se deslocando muito antes de as sapatas entrarem em contato com o tambor. Este é um sintoma direto de ajustadores muito frouxos.
Se um ajustador de folga estiver ajustado corretamente e o da extremidade oposta do eixo não estiver, a força de frenagem será desigual. O lado com mais força de frenagem irá desacelerar mais rápido, fazendo com que o veículo puxe nessa direção. Isto é especialmente perigoso em condições molhadas ou escorregadias e pode causar situações de canivete em veículos combinados.
Durante uma inspeção visual com os freios acionados, você pode observar cada haste. Se parecer estar totalmente estendido ou muito próximo de totalmente estendido, o ajustador de folga não está mantendo a folga adequada entre as sapatas e o tambor. No curso máximo, o diafragma dentro da câmara empurra contra a parede da câmara em vez de aplicar força, o que é mecanicamente ineficiente e perigoso.
O problema oposto – um ajustador muito apertado – mantém as sapatas do freio em contato parcial com o tambor mesmo quando os freios são liberados. Isso cria atrito constante, gerando calor. Temperaturas do tambor acima de 400°F (204°C) indicam arrasto do freio e podem causar desbotamento do freio, envidraçamento da camisa ou até mesmo incêndio em casos extremos. Você pode identificar o arrasto tocando na área do cubo da roda após dirigir (com cuidado – pode estar extremamente quente) ou sentindo o cheiro de material de fricção queimado.
Se você ou sua oficina ajustaram manualmente um ajustador de folga automático e ele imediatamente saiu das especificações, isso é um sinal de que o próprio ASA está com defeito – normalmente um mecanismo de embreagem interno desgastado ou emperrado – ou que as lonas de freio estão desgastadas além dos limites de manutenção. Simplesmente reajustar o mesmo ajustador automático repetidamente sem investigar a causa raiz é ineficaz e uma violação das diretrizes do fabricante. Meritor, Haldex e outros fabricantes declaram explicitamente que um ASA que exija ajustes manuais repetidos deve ser substituído, e não reajustado.
Os procedimentos de inspeção diferem ligeiramente dependendo se o ajustador é manual ou automático, mas as etapas principais se aplicam a ambos.
Se você tiver um ajustador de folga manual fora das especificações, o procedimento de ajuste é o seguinte:
Nunca tente ajustar manualmente um ajustador de folga automático para compensar o curso excessivo da haste — isso desativa a função de autoajuste e mascara um problema subjacente. O procedimento correto é diagnosticar porque o ASA não está mantendo o ajuste e abordar essa causa diretamente.
Compreender o que faz com que os ajustadores de folga falhem ou saiam do ajuste ajuda tanto na prevenção quanto no diagnóstico.
Este é o motivo mais comum pelo qual os freios ficam desajustados. À medida que o material do revestimento se desgasta, a folga entre a sapata e o tambor aumenta, exigindo mais deslocamento da haste. Um ajustador manual que não recebe manutenção regularmente continuará cada vez mais fora das especificações. Mesmo um ajustador automático acabará por esgotar a sua gama de ajuste se os revestimentos não forem substituídos a tempo. A maioria dos fabricantes de lonas de freio recomenda inspeção em intervalos de 80.000 quilômetros para veículos rodoviários ou em cada serviço de manutenção preventiva programado.
Umutomatic slack adjusters contain internal gears, pawls, and a one-way clutch mechanism. These components depend on grease to function correctly. When grease breaks down or is washed out — common in vehicles regularly exposed to high-pressure washing — the internal mechanism seizes and the adjuster loses its ability to self-adjust. Grease intervals vary by manufacturer but are typically every 25,000 miles or every 3 months, whichever comes first.
O pino da manilha conecta a haste ao braço ajustador de folga. Com o tempo, o pino e seu furo se desgastam, criando desníveis na conexão. Essa inclinação não é absorvida pelo ajustador – ela é adicionada diretamente ao comprimento efetivo do curso. Um pino de manilha desgastado pode adicionar até 1/4 de polegada ao curso aparente, o que poderia empurrar um freio de outra forma compatível para um território fora de serviço.
Usar um ajustador de folga com comprimento de braço incorreto para a câmara do freio e especificação do eixo é um erro de instalação mais comum do que a maioria das frotas imagina. Um braço muito longo cria uma vantagem mecânica excessiva e pode aplicar excessivamente os freios, enquanto um braço muito curto reduz o torque de frenagem. Sempre combine o ajustador de substituição com a especificação do OEM para aquela posição do eixo.
Danos físicos causados por detritos da estrada, batidas no meio-fio ou instalação inadequada podem entortar o braço ajustador ou rachar a carcaça. Um braço dobrado altera o comprimento efetivo e a geometria do ajustador, comprometendo o torque de frenagem. Qualquer ajustador com rachaduras ou dobras visíveis deve ser substituído imediatamente — não é um componente que possa ser endireitado ou soldado e colocado novamente em serviço.
Ajustadores de folga são componentes de desgaste com vida útil finita. A maioria dos fabricantes sugere a substituição entre 300.000 e 500.000 milhas em condições normais, embora aplicações severas possam exigir uma substituição antecipada. Aqui estão as condições que justificam a substituição imediata:
Ao substituir um ajustador de folga, sempre substitua o pino de segurança e a bucha ao mesmo tempo se apresentarem desgaste. A reutilização de um pino de manilha desgastado com um novo ajustador introduz o mesmo erro de medição de curso que acabou de ser corrigido.
Umfter installation, grease the adjuster through the zerk fitting until fresh grease exits the seal, apply the brakes several times to allow the ASA to index and set itself, and then re-measure pushrod stroke to confirm proper adjustment before returning the vehicle to service.
Freios fora de ajuste – mais comumente causados por problemas no ajustador de folga – representam uma das principais violações fora de serviço encontradas durante as inspeções rodoviárias da CVSA. Nas inspeções anuais da Semana de Segurança de Freios da CVSA, os freios desajustados são consistentemente responsáveis por uma parcela significativa de todas as violações relacionadas aos freios. Numa recente campanha de inspecção da CVSA, aproximadamente 12 a 14 por cento de todos os veículos comerciais inspeccionados foram colocados fora de serviço devido a defeitos nos travões, com problemas relacionados com o ajustador de folga entre as principais causas.
Umn out-of-service violation for brake adjustment puts the vehicle off the road immediately and can result in fines, driver disqualification, and negative SMS scores in the FMCSA's Safety Measurement System. Carriers with high SMS brake scores are flagged for priority intervention, which can trigger audits and compliance reviews.
Além das sanções regulamentares, as consequências para a segurança do funcionamento dos travões desajustados são graves. Estudos realizados pela FMCSA e pela NHTSA demonstraram consistentemente que os veículos comerciais com defeitos nos freios estão significativamente sobre-representados nos dados de acidentes fatais. Um loaded combination vehicle traveling at 65 mph needs roughly 400 feet to stop under normal conditions — brake defects can extend that distance by 25 percent or more.
Os motoristas têm a obrigação legal, de acordo com 49 CFR Parte 396, de realizar inspeções pré e pós-viagem que incluam uma verificação básica dos freios. Embora normalmente não se espere que os motoristas meçam o curso da haste com precisão, eles devem ser capazes de reconhecer sinais óbvios de arrasto do freio, puxão ou sensação anormal do pedal e relatá-los antes de operar o veículo.
Vários termos relacionados aparecem frequentemente ao lado do ajustador de folga nas discussões de manutenção. Aqui está uma referência rápida para mantê-los corretos.
