Ajustador de folga do caminhão: guia de tipos, funções e manutenção

O que um ajustador de folga de caminhão realmente faz

Um caminhão ajustador de folga é a ligação mecânica entre a haste da câmara do freio a ar e a árvore de cames do freio. Quando o motorista aciona os freios, o ar comprimido empurra a haste para fora e o ajustador de folga converte essa força linear em torque rotacional que gira o came S, forçando as sapatas do freio contra o tambor. Sem um ajustador de folga funcionando corretamente, o curso da câmara do freio é desperdiçado – as sapatas nunca entram em contato total com o tambor, as distâncias de parada aumentam e o veículo pode falhar em uma inspeção na estrada no local.

O termo "folga" refere-se à pequena folga que deve existir entre a lona do freio e o tambor quando os freios são liberados. À medida que os revestimentos se desgastam, essa folga aumenta. O trabalho do ajustador de folga - seja feito manualmente por um técnico ou automaticamente por mecanismo interno - é manter essa folga dentro das especificações para que a força total de frenagem esteja disponível sempre que o pedal for acionado.

O curso máximo da câmara de freio legalmente exigido na América do Nãorte, de acordo com os regulamentos da FMCSA, é definido pelo tamanho da câmara – para uma câmara Tipo 30, esse limite é de 2 polegadas (51 mm). Ultrapassá-lo e o veículo será colocado fora de serviço. Um ajustador de folga desajustado, emperrado ou desgastado é um dos motivos mais comuns pelos quais os caminhões comerciais são reprovados nas inspeções rodoviárias de nível I.

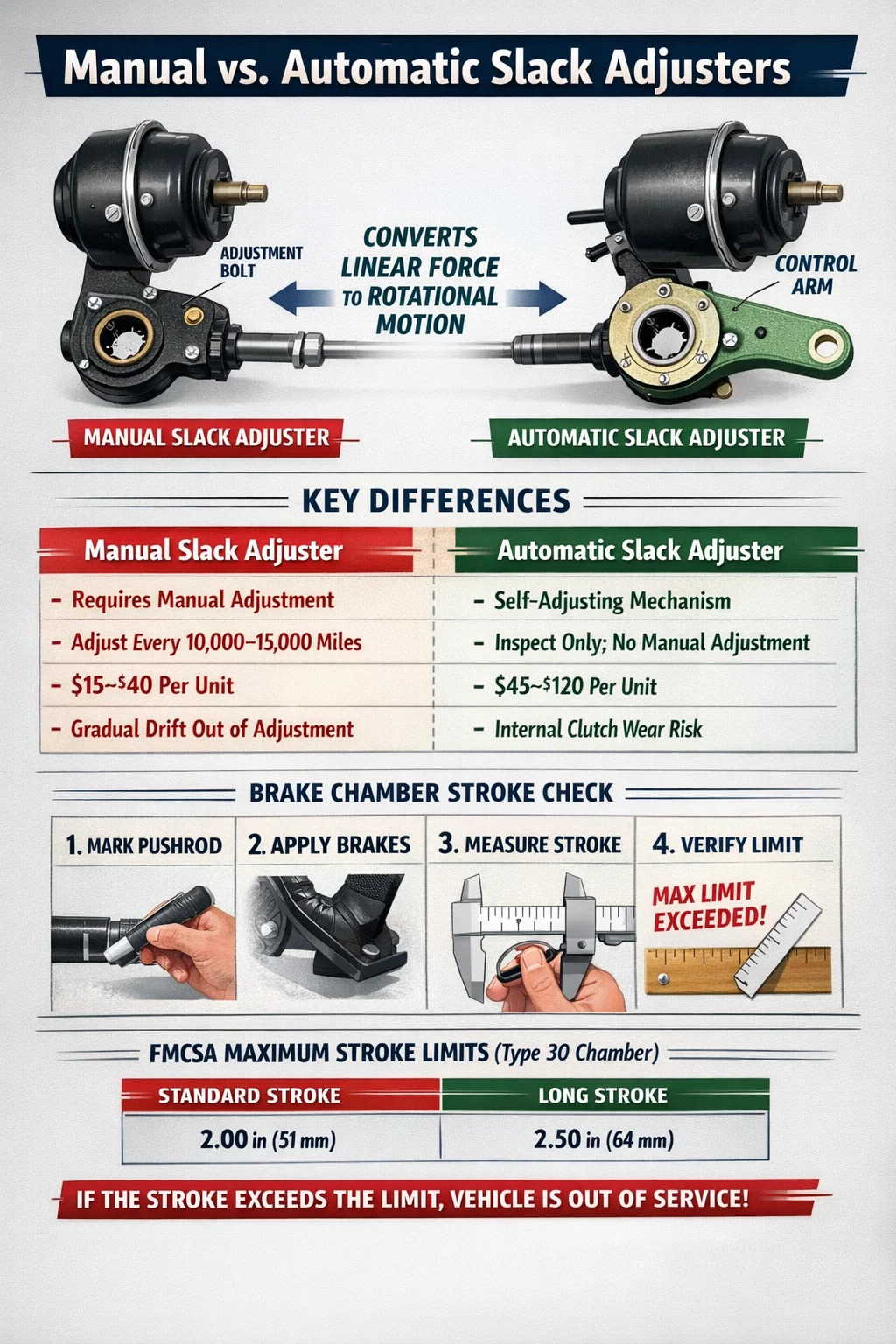

Ajustadores de folga manuais versus automáticos: principais diferenças

Duas categorias principais de ajustadores de folga são usadas hoje em caminhões comerciais: ajustadores manuais e ajustadores automáticos (ASAs). Cada um tem um princípio operacional, requisitos de manutenção e histórico regulatório distintos.

Ajustadores manuais de folga

Os ajustadores de folga manuais exigem que um técnico gire fisicamente um parafuso de ajuste - normalmente um encaixe hexagonal de 9/16 polegadas - para girar a engrenagem helicoidal dentro do corpo do ajustador e alterar a posição da árvore de cames do freio. Não existe mecanismo de autocorreção. Se o motorista ou a equipe de manutenção da frota não seguir um intervalo de inspeção programado, o ajuste sairá das especificações à medida que o revestimento se desgastar. Em operações de alta quilometragem, isso pode acontecer em uma única semana de serviço.

As unidades manuais são mais simples de fabricar e menos dispendiosas por eixo. Eles permanecem em serviço em reboques mais antigos e em alguns equipamentos especializados, mas Os regulamentos da FMCSA exigem ajustadores automáticos de folga em todos os veículos com freios a ar recém-fabricados desde 20 de outubro de 1994. , o que significa que a maior parte da frota ativa transporta ASA há mais de 30 anos.

Ajustadores Automáticos de Folga

Um ajustador de folga automático usa um mecanismo interno de embreagem unidirecional, uma engrenagem helicoidal e um braço de controle que detecta o curso real da câmara durante cada aplicação do freio. Quando o curso excede o limite definido, a lingueta interna gira a engrenagem helicoidal de forma incremental, avançando o eixo de comando e reduzindo a folga entre a lona e o tambor. Isto acontece de forma contínua e automática durante a operação normal, sem qualquer intervenção técnica.

O ponto crítico que muitos motoristas não entendem: um ASA não elimina a necessidade de inspeção. Elimina a necessidade de ajustes manuais de rotina. Se um ASA se reajusta constantemente e ainda não consegue manter o curso dentro dos limites, isso é um sintoma de um revestimento desgastado, uma bucha da árvore de comando emperrada, um tambor de freio rachado ou um ajustador defeituoso – não um sinal de que o técnico simplesmente precise girar o parafuso de ajuste novamente.

Como verificar o ajuste do ajustador de folga: o método Push-Rod Stroke

O método padrão para verificar o ajuste do ajustador de folga é medir o curso aplicado na câmara do freio. Isto não requer a remoção de nenhum componente – é um procedimento de medição que qualquer técnico qualificado ou motorista com ferramentas básicas pode realizar.

1. Calce as rodas e solte o freio de estacionamento.
2. Marque a haste na face da câmara do freio com giz ou caneta.
3. Peça a um assistente que aplique aproximadamente 90 psi de pressão no freio de serviço (ou use uma ferramenta de aplicação de freio).
4. Meça a distância que a haste percorreu desde sua marca original até a posição aplicada.
5. Compare a medição com a tabela de limite de curso FMCSA para o tipo e tamanho específico da câmara.
6. Solte os freios e confirme se a haste está totalmente retraída. Uma haste que não retrai totalmente indica um freio de arrasto ou uma mola de retorno emperrada – um problema separado, mas igualmente sério.

Limites de curso do tipo câmara comum para referência:

Sempre identifique o tipo de câmara estampado no corpo da câmara antes de comparar as medições. Usar o limite de referência errado é um erro comum e caro durante as inspeções pré-viagem.

Como ajustar manualmente um ajustador de folga corretamente

O ajuste manual aplica-se principalmente a veículos com ajustadores de folga manuais e à redefinição do ajuste inicial após a instalação de um novo ajustador de folga automático. Não é – e isto não pode ser afirmado com clareza suficiente – uma etapa de manutenção de rotina para um ASA já em serviço. O ajuste manual repetido de um ASA em serviço mascara um problema subjacente e é uma violação da prática adequada de manutenção dos freios.

Procedimento de ajuste para ajustadores manuais de folga

1. Solte o freio de estacionamento e calce as rodas com segurança.
2. Localize o parafuso de ajuste no corpo do ajustador de folga. Na maioria dos designs norte-americanos, ele fica voltado para o motor de popa para acessibilidade.
3. Recue ligeiramente o ajuste girando o parafuso no sentido anti-horário (afrouxando) para confirmar que a engrenagem helicoidal não está emperrada.
4. Gire o parafuso de ajuste no sentido horário para avançar as sapatas do freio em direção ao tambor até sentir resistência - as sapatas agora estão em contato com o tambor.
5. Afaste o parafuso um quarto a meia volta no sentido anti-horário para criar a folga de funcionamento correta. A roda deve girar livremente com a mão, com leve arrasto.
6. Aplique e solte os freios de serviço várias vezes e meça novamente o curso da haste para confirmar que está dentro dos limites.
7. Verifique se a roda gira livremente após a liberação do freio. Caso contrário, o freio está se arrastando – recue ainda mais o ajuste.

O objetivo é um golpe de haste de entre 3/4 de polegada e o limite máximo aplicável para o tipo de câmara. Um curso muito curto - abaixo de 3/4 de polegada - indica que as sapatas estão muito próximas do tambor e pode causar resistência ao freio, acúmulo de calor e desgaste prematuro das lonas.

Sinais de falha ou falha no ajustador de folga

A falha do ajustador de folga nem sempre se anuncia de forma dramática. Em muitos casos, a degradação é gradual, aparecendo primeiro como uma violação da inspeção rodoviária, em vez de um evento de perda súbita dos travões. Conhecer os sinais de alerta permite que as frotas detectem problemas antes que se tornem violações fora de serviço ou pior.

• Curso excessivo da haste: O indicador mais direto. Se as medições do curso se aproximarem ou excederem consistentemente o limite legal, apesar do ASA estar em serviço, o desgaste da embreagem interna do ajustador provavelmente ultrapassou sua faixa funcional.
• Arrasto e calor do freio: Um ASA excessivamente ajustado – avançou demais as sapatas em direção ao tambor – causa contato parcial contínuo. A extremidade da roda esquenta, o revestimento se desgasta prematuramente e, em casos graves, ocorrem rachaduras no tambor ou falha na vedação da roda. As temperaturas da superfície do tambor acima de 300°F (149°C) em repouso são um forte indicador de arrasto dos freios.
• Veículo puxando durante a frenagem: Se um lado de um eixo tiver um ajustador de folga desajustado e o outro estiver dentro das especificações, a força de frenagem será desigual. O caminhão puxa para o lado com maior força de frenagem. Esta condição piora em superfícies escorregadias.
• Corrosão visível ou pino de manilha emperrado: A conexão entre a manilha da haste e o orifício do ajustador de folga é uma armadilha contra corrosão. Um pino preso significa que a haste não pode girar corretamente durante a aplicação do freio, reduzindo o curso efetivo e a força de frenagem.
• Sensação solta ou desleixada no corpo do ajustador: Segure o braço de ajuste de folga com a mão (freios liberados, rodas calçadas). Deve haver jogo mínimo. Folga lateral ou rotacional excessiva indica componentes internos desgastados ou uma estria solta na árvore de cames.
• Purga de graxa das vedações: A lubrificação excessiva do ajustador de folga força a entrada de graxa no mecanismo interno e pode danificar a embreagem unidirecional em um ASA. Por outro lado, os ajustadores sem graxa corroem internamente e emperram.

Substituição do ajustador de folga: quando e como

Não existe um intervalo de quilometragem universal para a substituição automática do ajustador de folga porque a vida útil depende muito do ambiente operacional, da frequência de lubrificação, da exposição ao sal da estrada e do histórico de troca de revestimento. No entanto, diversas condições tornam a substituição obrigatória e não opcional.

Substitua o ajustador de folga quando:

• A unidade não consegue manter o curso dentro dos limites legais, apesar de um sistema de freio em bom estado (boas lonas, bom tambor, eixo de comando funcional).
• Os componentes internos estão visivelmente corroídos, rachados ou presos sem possibilidade de recuperação com lubrificação.
• O corpo do ajustador apresenta rachaduras, estrias desgastadas ou danos por impacto causados ​​por detritos da estrada.
• As lonas de freio estão sendo substituídas e o ASA está em serviço há mais de 500.000 milhas sem substituição – algumas frotas substituem os ASAs a cada segundo reembasamento como uma política padrão.
• O furo do pino da manilha está alongado ou desgastado, afetando a geometria da conexão da haste ao braço.

Etapas de instalação para um novo ajustador automático de folga

1. Verifique se o ASA de substituição corresponde ao original em comprimento do braço, contagem de estrias e diâmetro do furo da manilha. O comprimento do braço afeta diretamente a vantagem mecânica — usar o comprimento errado altera o torque do freio fornecido, mesmo que o curso de ajuste pareça correto.
2. Inspecione as estrias da árvore de comando, as buchas e a montagem da aranha antes de instalar o novo ajustador. Uma bucha do eixo de comando desgastada permite que o comando se desloque lateralmente sob carga, causando contato desigual com o revestimento.
3. Lubrifique levemente as estrias da árvore de comando antes de pressionar o ajustador na posição.
4. Instale o contrapino com uma cupilha nova – nunca reutilize uma cupilha.
5. Execute o ajuste manual inicial de acordo com as especificações do fabricante. A maioria dos ASAs exige uma volta completa do parafuso de ajuste para assentar o mecanismo interno antes que a função automática seja acionada.
6. Aplique e solte os freios de serviço 10 vezes a partir da pressão total do sistema para permitir que o ASA faça o ciclo e defina sua posição interna.
7. Meça o curso da haste. Se permanecer fora das especificações após 10 aplicações de freio, verifique novamente todo o conjunto do freio antes de condenar o novo ajustador.
8. Lubrifique a conexão até que graxa nova apareça nas vedações do ajustador – normalmente 2 a 4 bombeadas de uma pistola de graxa padrão na instalação.

Lubrificação: o aspecto mais negligenciado da manutenção do ajustador de folga

A graxa não é opcional para a longevidade do ajustador de folga – é a principal defesa contra a corrosão interna que mata os ajustadores prematuramente. Tanto os ajustadores de folga manuais quanto os automáticos possuem graxeiras (conexões Zerk) que devem passar por manutenção em um cronograma definido.

A recomendação padrão da maioria dos fabricantes OEM é lubrificar as conexões do ajustador de folga a cada 25.000 milhas ou em cada serviço PM, o que ocorrer primeiro . Em ciclos de trabalho severo – camiões-cisterna que operam em estradas salgadas no inverno, camiões basculantes em ambientes abrasivos, veículos de recolha de resíduos com paragens e arranques frequentes – esse intervalo deve ser reduzido para 16.000 a 24.000 quilómetros.

Use somente graxa para chassi NLGI Grau 1 ou Grau 2 que atenda à classificação ASTM D4950 GC-LB ou às recomendações específicas do fabricante do chassi. Não use graxa de complexo de lítio em aplicações onde o OEM especifica sulfonato de cálcio ou outro produto químico – graxas incompatíveis podem causar separação interna e acelerar o desgaste em vez de evitá-lo.

Ao lubrificar, bombeie lentamente até aparecer graxa nova na vedação ou no ponto de purga. O bombeamento excessivo força a graxa através das vedações internas e no mecanismo de embreagem de um ASA, o que pode desabilitar a função de autoajuste. Duas a três bombeadas de uma pistola de graxa manual são adequadas para a maioria dos projetos. Se a conexão não aceitar graxa, o furo interno estará totalmente preenchido com graxa velha endurecida ou a conexão estará obstruída. Não force pressão adicional – remova a conexão, limpe a porta e lubrifique novamente.

Comprimento do braço do ajustador de folga e torque do freio: Por que a geometria é importante

O comprimento do braço de um ajustador de folga é medido do centro do furo da árvore de comando até o centro do furo do pino da manilha. Esta dimensão é crítica porque estabelece a vantagem mecânica – a relação entre a força linear da câmara do freio e o torque rotacional aplicado à árvore de cames.

Os comprimentos de braço padrão para caminhões norte-americanos vão de 5-1/2 polegadas a 6-3/8 polegadas , sendo 5-1/2 polegada o mais comum em eixos motrizes e 6 polegada em alguns eixos de direção e aplicações de reboque. A relação entre o comprimento do braço e o torque é direta: um braço mais longo produz mais torque rotacional a partir da mesma força da haste, mas requer mais deslocamento da haste para atingir o mesmo ângulo de rotação do came. É por isso que misturar comprimentos de braço em um eixo – mesmo que seja meia polegada – cria um problema de equilíbrio de freio.

Quando o comprimento original do braço do ajustador de folga é desconhecido — por exemplo, quando uma unidade foi substituída em campo sem documentação — a prática mais segura é medir o ajustador restante no lado oposto do eixo e combiná-lo exatamente. Não use como padrão o tamanho mais comum sem confirmá-lo no lado oposto.

Erros comuns que as frotas cometem com ajustadores automáticos de folga

A transição dos ajustadores de folga manuais para os automáticos introduziu uma nova categoria de erros de manutenção – erros que resultam da má compreensão de como funcionam os ASAs. Eles são consistentemente citados em violações fora de serviço relacionadas a freios e em investigações pós-acidente.

• Reajustando manualmente um ASA em serviço: Este é o erro mais comum. Girar o parafuso de ajuste em um ASA funcional avança o came, mas a próxima aplicação do freio faz com que o ASA se autoajuste novamente – muitas vezes resultando em ajuste excessivo e arrasto do freio. Se o ASA estiver desajustado, identifique o motivo e não apenas force-o de volta às especificações com uma chave inglesa.
• Ignorando o procedimento de ciclo pós-instalação: Instalar um ASA e enviar imediatamente o caminhão para inspeção sem acionar os freios várias vezes significa que o ajustador não concluiu seu autoajuste inicial. As medições de curso feitas antes do ciclismo muitas vezes parecerão fora das especificações, mesmo quando a unidade estiver perfeitamente funcional.
• Instalando um ASA sem substituir as buchas desgastadas da árvore de comando: Uma bucha com 0,020 polegada de desgaste lateral permite que o came se desloque durante a frenagem, produzindo contato inconsistente da sapata e medições de curso erráticas. Um novo ASA não pode corrigir este problema upstream.
• Negligenciar a inspeção do braço de controle: A maioria dos ASAs usa um braço de controle que repousa contra um ponto de referência fixo na aranha do eixo ou na aranha do freio para detectar o curso da câmara. Se este braço estiver dobrado, ausente ou posicionado incorretamente, o ASA não poderá detectar o curso real e irá se ajustar excessivamente ou insuficientemente.
• Usando a peça de reposição errada: Nem todos os ASAs são intercambiáveis. A contagem de estrias, o tamanho da estria (grossa ou fina), o comprimento do braço e o diâmetro do furo da manilha devem ser iguais. Instalar um ASA com uma contagem de estrias diferente da árvore de comando original fará com que a unidade não consiga engatar ou descasque as estrias nas primeiras centenas de quilômetros.

Critérios de inspeção CVSA e condições fora de serviço

A Aliança para a Segurança de Veículos Comerciais (CVSA) publica critérios anuais fora de serviço que os inspetores usam durante as inspeções na estrada de Nível I, II e III. O ajuste do freio – especificamente o curso da haste – é uma das condições fora de serviço mais citadas em veículos comerciais na América do Norte.

De acordo com dados da CVSA de ciclos de inspeção recentes, violações do sistema de freios são consistentemente responsáveis por mais de 40% de todas as ordens de fora de serviço de veículos , com o ajuste do freio (relacionado ao ajustador de folga) constituindo uma parcela significativa desse total. Durante a Semana Anual de Segurança de Freios da CVSA – normalmente realizada no final de agosto – os inspetores visam especificamente o ajuste dos freios como verificação primária.

Um veículo é colocado fora de serviço para ajuste dos freios quando:

• O curso aplicado de qualquer câmara de freio é igual ou superior ao máximo especificado para esse tipo e tamanho de câmara.
• O ajustador de folga está rachado, quebrado ou faltando.
• O pino da manilha está faltando, está muito desgastado ou não está preso corretamente.
• O ajustador de folga está solto na árvore de comando de válvulas ou a árvore de comando de válvulas apresenta folga axial excessiva.

Do ponto de vista das operações da frota, um único pedido fora de serviço provoca perda de receita, detenção do motorista, custos de reboque, se aplicável, e uma marca na pontuação do SMS (Sistema de Medição de Segurança) da transportadora que afeta a classificação percentil do CSA por 24 meses. O custo de uma inspeção perdida do ajustador de folga excede rotineiramente US$ 2.000 a US$ 5.000 quando o impacto operacional total é calculado – muito mais do que o custo do próprio ajustador.

Seleção do ajustador de folga por tipo de aplicação

Nem todo ajustador de folga é adequado para todas as aplicações de caminhão ou reboque. As condições de operação, a configuração do eixo e o tipo de câmara do freio influenciam a seleção correta. A análise a seguir cobre os cenários mais comuns.

Aplicações de eixo motriz

Os eixos de tração em tratores Classe 8 normalmente usam câmaras de freio Tipo 30 ou Tipo 24 emparelhadas com ASAs de braço de 5-1/2 polegadas. As altas demandas de torque dos eixos tandem carregados e o estresse térmico das rampas de montanha tornam o cumprimento dos intervalos de lubrificação especialmente importante aqui. ASAs de carroceria selada com intervalos de lubrificação estendidos (até 160.000 quilômetros em algumas unidades premium) estão disponíveis e são cada vez mais preferidos por frotas de longa distância que tentam reduzir eventos de serviço na estrada.

Aplicações de eixo de direção

Os eixos de direção apresentam desafios únicos de empacotamento porque o ajustador de folga deve passar pela articulação da direção durante todo o curso da direção. Alguns projetos de eixo de direção usam um corpo de ajustador de folga mais curto e deslocado para evitar o contato com a junta quando totalmente travado. A substituição de um ajustador de folga do eixo de direção por uma unidade de eixo motor padrão — mesmo uma com comprimento de braço correspondente — pode resultar em interferência que danifica tanto o ajustador quanto a geometria da direção.

Aplicações de eixo de reboque

Os reboques recebem atenção de manutenção menos frequente do que os tratores, o que torna a seleção de qualidade ASA especialmente importante. Os reboques estacionados em armazenamento externo enfrentam corrosão, entrada de umidade e longos períodos entre as inspeções. ASAs de reboque premium com componentes internos de aço inoxidável e melhores designs de vedação oferecem vida útil significativamente mais longa nessas condições. Um reboque com três ajustadores de folga desajustados pode passar por uma inspeção visual superficial e ainda assim não estar em conformidade com a medição do curso - algo que apenas a medição prática revela.
